智慧工地塔吊监控系统如何组网安装取电？

一、塔吊监控组网

塔吊其实不难，主要只需两样东西：监控摄像头、无线网桥。

 通过网线将监控摄像头和无线网桥连接起来，电源可以从塔吊的操控室中获取，监控视频就能从塔吊直接传输到工地的监控中心。

如果有需要进行监控视频共享的话，监控中心可以通过联网将监控视频共享到互联网，相关人员就能通过互联网进行观看，甚至通过远程监控平台对现场的监控摄像头进行操控。

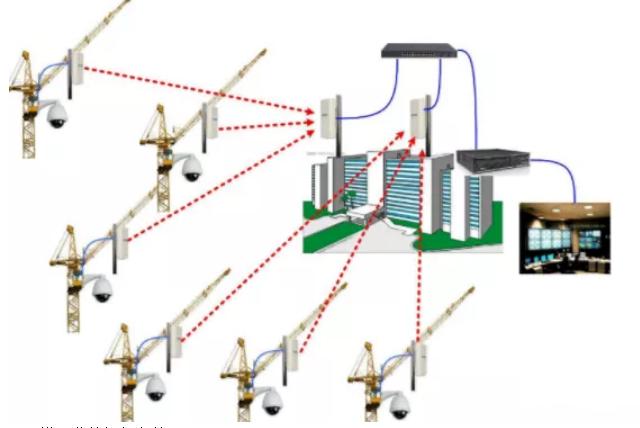

原理图如下：

二、塔吊监控如何安装？

一、施工人员在上塔吊前必须配戴好安全帽、安全带、手套，穿好软底防滑鞋，衣着需灵便，衣袖裤脚需扎紧。

二、严禁背带工具、设备及物料攀爬塔吊。工具、设备及物料应找工地相关负责人协调塔吊司机帮忙吊到塔吊平台。

三、到达塔吊平台后需首先将安全带的另一端固定在塔吊内侧护杆上。

四、球机一般安装在朝向工地的一侧，球机横臂的固定：上方两个孔穿钢扎带收紧固定在护栏的横杆上，下方则加装一个10CM长的导轨，然后用铁丝将横臂固定在导轨上。

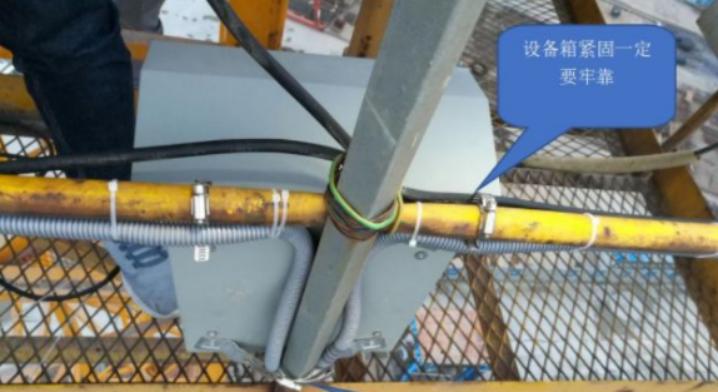

五、设备箱的安装，如下图：

六、线路布放工艺。球机电源线和220V取电电源线都要套好波纹管，然后用扎带或扎丝沿栏杆绑扎，线路要“横平竖直美观”，扎带间隔应平均且不超过15CM。

七、接线。220V市电接入自动重合闸上桩，插好球机电源插头。

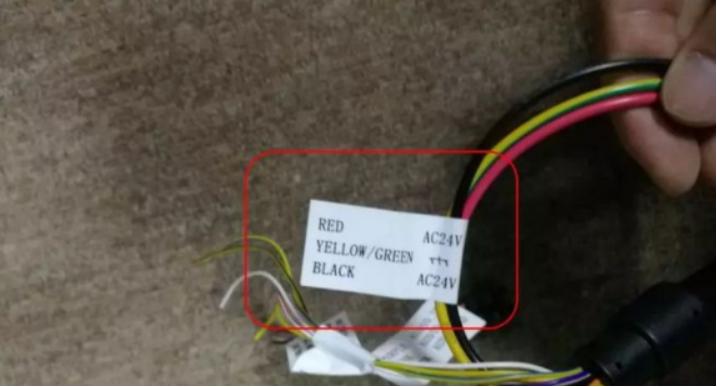

球机端电源线如下图：将球机红黑两根电源线与24V电源的两根线对接，并用电工胶包好，接头套在波纹管内，球机的所有线头藏到横臂内。

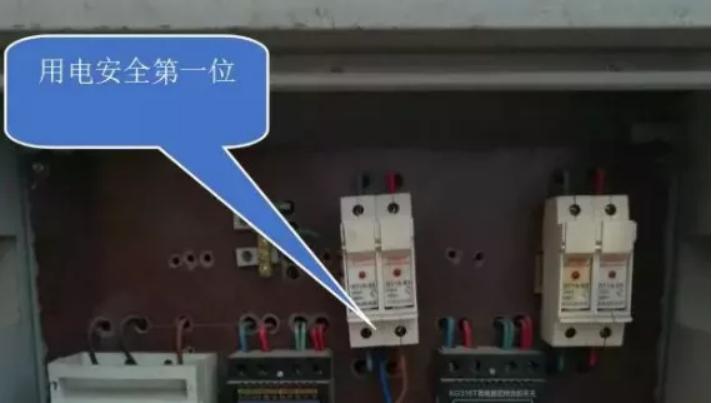

八、取电。一般塔吊下层平台都有照明灯的控制箱，取电线可接到其中一个熔断器的下桩，接电前要用万用表或电笔测试一下取电点。注意：不要接到时控开关下级。

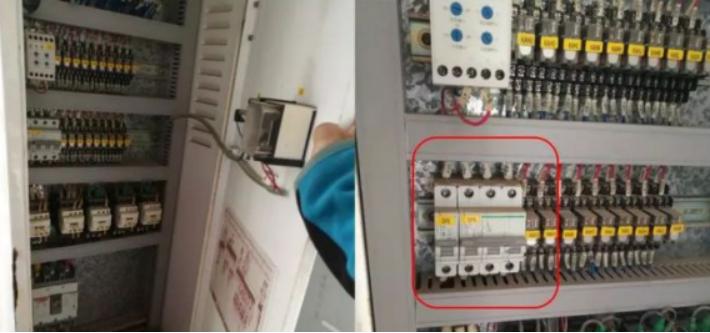

当塔吊下层没有照明控制箱时还可以在塔吊的操作室配电箱内取电。
